Welding machine filter compensation on-site case

行业背景：

汽车、造船等机械制造行业焊接、冲压车间含有大量的非线性负荷和冲击性负载，配电系统谐波污染严重，主要含有3、5、7谐波，有三相不平衡现象。常规无功补偿装置无法正常投用，投用电容器后出现谐波放大现象，甚至出现火灾事故；该行业适宜配置的电能质量产品有：动态滤波补偿装置（XHTSF）、有源电力滤波装置（XHAPF、XHSVG）、有源滤波+动态滤波补偿的混合装置（XHAPF+XHTSF）；

现场描述：

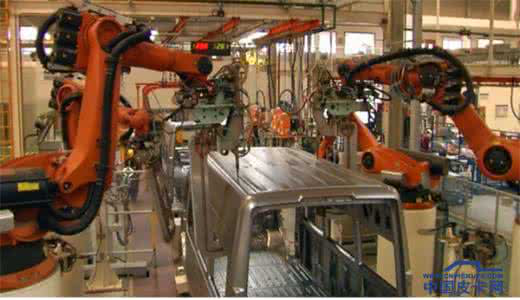

项目为河北某汽车制造厂焊接车间，其负载为变压器带部分焊机设备，负载冲击变化较大，出现其他用电设备运行不稳定等现象，补偿电容发热损坏严重，甚至出现某路无功补偿线路烧毁现象，经过测试次车间5、7、11次谐波超标。

解决方案：

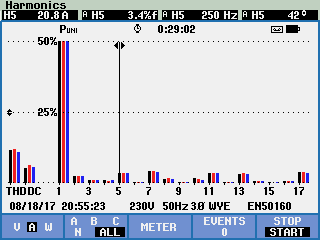

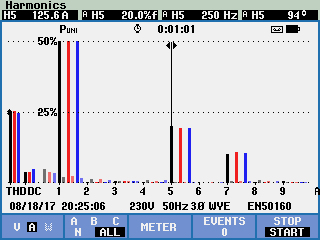

现场采用单相加三相动态滤波补偿装置的解决方式，加装XHTSF400/500一套，效果如下：数据为谐波电流前后对比图片：

型号说明：XHTSC  XH-TSC  XHTSF  XH-TSF
